冷王非独立机组操作及报警代码解释

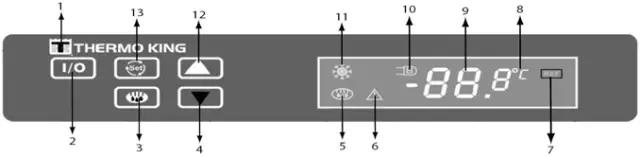

功能键和显示
1.冷王图标
2.控制开/关运行的功能开关
3.手动除霜开关
4.向下箭头键
5.除霜指示灯
6.报警指示灯
7.制冷温度设置指示灯和运行指示灯
8.摄氏温度指示灯
9.温度显示空间
10.备电输入指示灯
11.运行指示器
12.向上箭头键
13.温度设置键
启动/关闭机组
1.控制制冷运行的电源开关
a.显示初始化:
全部点亮→设定点→除霜方法→除霜间隔→标准显示
b.标准显示
(7)和(11)会点亮,(9)显示制冷车辆的回风温度。
设定温度点
怎样改变货车舱的设定点
1.启动货车引擎。然后按下制冷机组的电源开关(2号键)。货仓制冷系统启动,同时11号灯点亮表明货仓的制冷设备已经运行。当前货仓温度(蒸发器回风温度)显示在温度显示窗口(9)。
2.按下向上箭头键(12号键)[△],货仓的设定点将会显示在温度显示窗口(9)。如果您希望改变货仓设定点,请按下温度设定SET键(13键)。现在温度显示窗口(9)会闪烁表明可以输入货仓的新设定点。按下向上[△]或者向下键[▼]可以调整到所需温度。
3.重新按下SET键(13号键)来确认您选择的新货仓温度设定点。然后温度显示窗口(9)停止闪烁并且显示新的输入温度。如果10秒内没有按下SET键(13号键),设定点回恢复到货仓原来的设定点。
除霜操作
在蒸发器盘管的狭窄间隙内可能会有霜/冰堵塞,阻碍空气循环并降低制冷能力。启动除霜可以融化蒸发器表面的霜/冰。
除霜条件:
1.蒸发器盘管温度低于0℃。
2.除霜有两种方式,停机除霜和热气除霜,可以设定选择一种。默认选择是热气除霜。
3.除霜间隔为1到6小时,可以设定选择。默认值为4小时。
4.除霜最长时间为3到30分钟,可以设定选择。默认值为30分钟。
5.除霜停止条件也是可以选择的
A.蒸发器盘管温度达到6℃,或者达到除霜时间。
B.达到除霜时间。
手动除霜:
按下手动除霜键(3号键)),除霜指示灯(灯5)会点亮并且开始除霜。当满足除霜终止条件时,会自动停止除霜。除霜过程中重新按下4号键会强制终止除霜。
参数设置
如何进入维护模式并改变参数:
1.关闭控制器。
2.同时按下[△]键和[▼]键并不要放开。
3.按下电源开关键。
4.四秒内会出现“d1”。此时维护模式启动。现在可以松开[△]键和[▼]键了。
5.按下[△]键可以挨个检查参数。
6.如果您想修改参数:
A、当出现您想修改的参数时,按下SET键可以进行修改。
B、使用[△]键和[▼]键可以改变参数值。
C、当你选择合适的值后,按下SET键可以储存输入值。
7.按下电源开关键可以关闭维护模式。

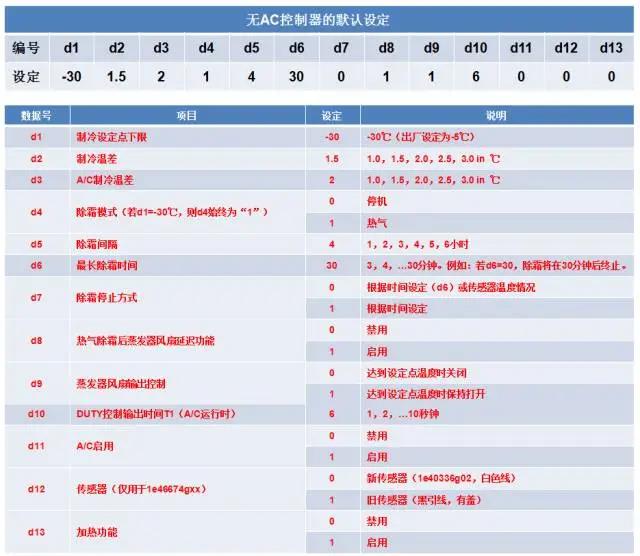

新版本控制器参数设定:
E51、E52报警:d11设定为“0”。
30型加热冷暖非独立机组:d13设定为“1”。

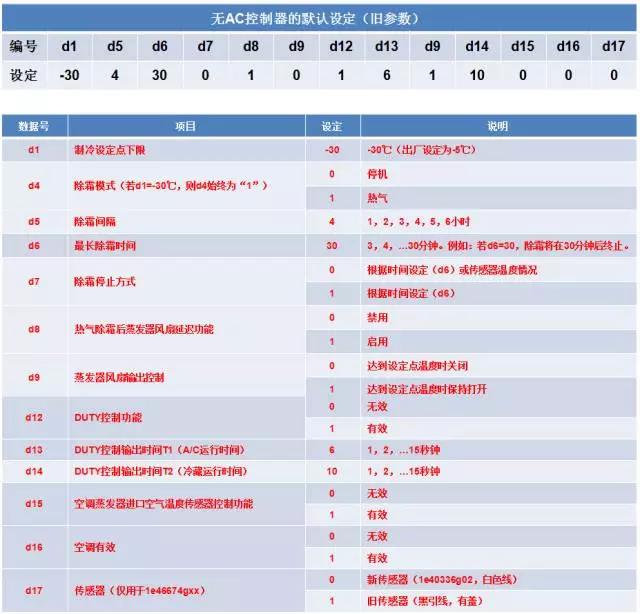

老版本控制器参数设定:
E51、E52报警:d15、d16设定为“0”。
30型加热冷暖非独立机组:d12设定为“1”。
注意:非专业维修人员请不要随意改变系统运行参数!

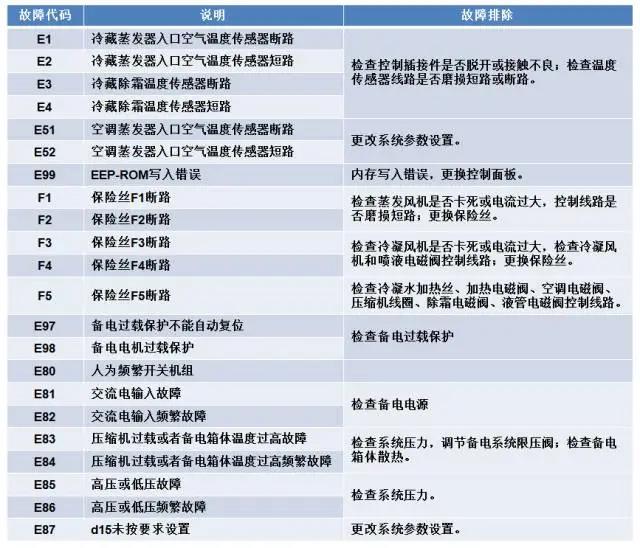

机组报警及故障排除
如果机组运行产生电路故障,ERR报警指示灯会点亮,您可以按下[△]键来查看故障代码。
